1、物料名称：             “纳米乙二醇母液”

2、原料处理量:             1.0m3/18h

3、料液比重：              1.5g/cm3

4、固体含量：              40%

5、溶剂含量：              60﹪

（1）水含量：              70-80﹪

（2）乙二醇含量：          20-30%

6、进风温度：              300℃

7、出风温度：              140--180℃（按160℃设计）

8、收料率：                ≥99﹪

9、收回方式：              一级旋风+二级布袋除尘器

10、干燥介质：             氮气（N2）

11、料液处理量:            1500÷18=83.3Kg/h

12、干燥选型:              闭式循环喷雾干燥设备

13、冷媒温度:              30℃常温水

14、热源:                  电加热（防爆）

15、溶剂收回:              冷凝器收回

16、电器控制系统：         PLC触摸屏控制

17、风机要求：             使用防爆型（包含防爆电机、防爆壳体）

二、工艺参数：

1、物料含溶剂率：          60%

2、溶剂残留率：            ≤0.5%

3、溶剂成分：             （1）水70-80﹪+（2）乙二醇20-30%

4、溶剂蒸发量：           按50Kg/h设计

5、进料温度：             15-20℃

6、出料温度：             100-120℃

7、干品比热容：           0.4Kcal/kg.℃

8、干品堆积比重:          1.0g/cm³

9、乙二醇

(1)分子量：62

(2) 沸点：197℃

(3)汽化热：20℃时    260Kcal/kg

(4)液体比热容：0.54Kcal/kg.℃

10、氮气

（1）分子量：28

（2）比热容：0.2382Kcal/kg.℃

三、机器选型：

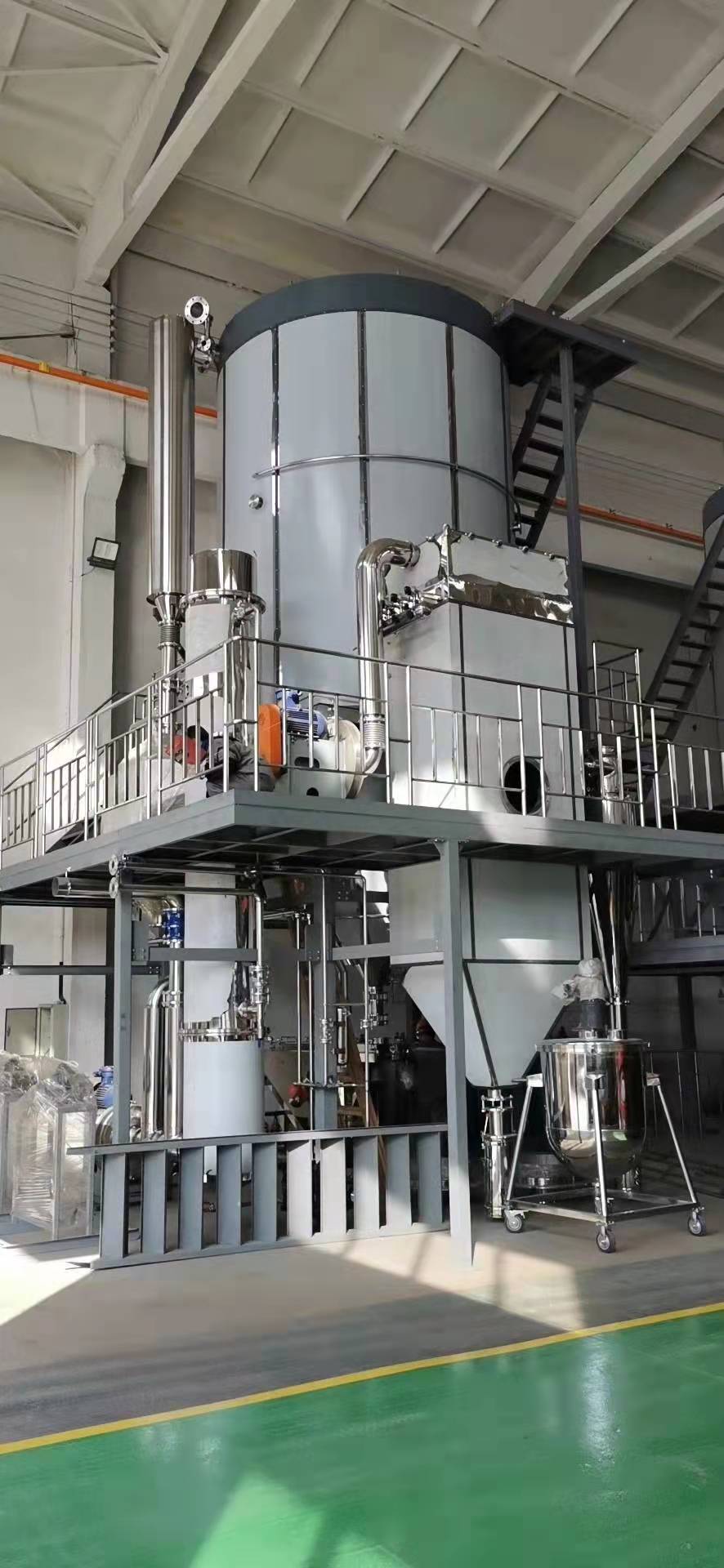

根据要求拟选用：  BLP-50非标型闭路循环喷雾干燥设备     一台

（一）产品介绍：

闭路循环离心喷雾干燥设备，是有机溶剂类料浆干燥的专用机器。该机组是经氮气（或其它惰性气体）作为干燥循环气体，干燥流程物料可以防止氧化、同时有机溶剂可以收回。闭式循环喷雾干燥设备往往用于乙醇、丙酮、己烷，乙二醇等有机溶剂类制备料浆的粉体干燥，机器使用防爆设计，干燥流程安全环境保护。  

（二）主要用途：

闭路循环离心喷雾干燥设备，该机器适用于干燥流程要防止氧化，干燥后粉体一致性要求大。如医药、化工、食品、锂电材料等行业粉体。通过离心喷雾可得出平均粒径10-100μm的粉体。当然整个干燥流程是在氮气保护下完成的，有机溶剂可以同时得出收回 

（三）工作原理：

闭路循环离心喷雾干燥设备系统是在密闭的环境下工作，干燥介质为惰性气体，往往为N2,适用于有机溶剂的物料干燥有毒气的物料或干燥流程中易发生氧化的物料的干燥；该系统使用惰性气体作为循环气体，对干燥的物料具备保护作用，循环气体由历载湿、去湿的流程，介质可重复采用；氮气由加热器加热后进入干燥塔，液体物料由螺杆泵输送至离心喷头处，液体被大速循环的雾化器雾化成液滴，在干燥塔内完成热质交换流程，被干燥后的粉状物料从塔底流出，被蒸发的有机溶剂气体在风机负压的压力下，把夹在气体中的烟尘由旋风分散器、布袋除尘后饱和的有机溶剂气体由冷凝器冷凝成液体流出冷凝器，不凝性气体介质连续加热后作为干燥载体在系统内重新循环采用。而常规的普通的离心喷雾干燥是通过不断的送、排风达到排湿的目的，这也是防爆型闭式离心喷雾干燥设备器与普通离心喷雾干燥设备器的一个明显不同；干燥系统内干燥介质为N2，内部为正压操作，保持一定的正压值，假如内部压力下降，经压力变送器来自动控制N2进量，保证系统压力平衡。  

四、客户配套公用工程：

序号 项目 主要技术参数

1 装机功率 N=211.95KW（其中电加热198kw）

2 氮气 （纯度99.9%） 2.1 系统一次充氮气量：60Nm³/次，压力2kPa

2.2系统补氮用氮气量：3-5Nm³/h，压力0.1MPa

3 雾化器形式 可选择

（1） 离心雾化器 冷却水 T=20℃, P=0.2Mpa, Q=10L/h

（2） 或使用三流体喷枪 氮气量:3-4Nm³/min, 压力0.6MPa

五、主要技术参数：

序号 项目 主要技术参数

1 机器型号规格 BLP--50型闭路循环喷雾干燥设备

2 干燥室直段 Φ2300xH2500㎜

3 干燥塔 Φ2300XH5300㎜

4 溶剂蒸发量 W总 =50kg/h（水70-80%，乙二醇20-30%）

5 操作温度 进风温度t1=300℃温度可调

出风温度t2 =140--180℃温度可调

6 氧含量 ＜8%

7 溶剂收回率 ≥99%

8 安装车间不平度 3/1000~5/1000

六、供货一览表

名称 规格型号 数量 材质 注意 制造厂家

一、供料系统

1.螺杆泵 0.75kw 1 SUS304 电机变频防爆 杭州斯莱特

2.管通，阀门 匹配 1 SUS304 卫生级镜面抛光管 求精干燥

3.雾化器 XH-50,2.2kw 1 SUS304 电机变频防爆 靖江

或三流体喷枪 1 SUS304 选配 无锡

二、加热系统

1.风量调节阀 DN180 1 SUS304 镜面抛光求精干燥

2.密闭循环风机 9-19-11kw 1 SUS304 壳体、电机防爆，带磁流体密封 江苏苏凤风机厂

3.电加热器 198KW 1 壳体SUS304电热管耐热不锈钢310S 防爆型 壳体镜面抛光 求精干燥

4.大效过滤器 1 耐大温玻璃纤维 耐温300℃ 净化10万级 苏州华泰空气过滤器有限企业

5.热风管道 DN180 1 SUS304 保温厚度50mm 求精干燥

三、干燥塔体系统

1.热风蜗壳 WK50 1 SUS304 镜面抛光 求精干燥

2.热风分配器 FPQ50 1 SUS304 镜面抛光 求精干燥

3.塔体内胆 Φ2300*2500 （直段）*52° 1 SUS304 δ=2，镜面抛光 求精干燥

4.塔体外包 Φ2460 1 SUS304 δ=0.8，镜面抛光 求精干燥

5.塔体支架 平台护栏 匹配 1 SUS304/Q235A 其中护栏、花纹板304，其他用Q235A 欧朋干燥

6.清洗塔门 匹配 1 SUS304 镜面抛光求精干燥

7.泄爆口 DN400 1 SUS304 求精干燥

8.防爆膜 PKT200-0.01-A 1 组件 外购

9.照明投光灯 GT-20 1 防爆型 上海新华灯具厂

10.气动振打器 ZC40 4 铝合金 外购件

11.连接管路 DN180 4 SUS304求精干燥

四、除尘系统

1.旋风分散器 XGH500 1 SUS304 镜面抛光求精干燥

2.布袋除尘器 MC-60 1 SUS304镜面抛光 布袋PTFE覆膜，过滤精度：2--5微米 求精干燥

3.气动蝶阀 DN150 4 SUS304组件 外购

4.缓存料仓 2 SUS304 镜面抛光 求精干燥

5.振动气锤 ZC40 4 铝合金 外购

五、冷凝收回系统

1.冷水机组 1 组件 需方自备

2.冷凝器 F=150平方 1 SUS304求精干燥

3.管路、阀门 1 组件 外购

六、补氮排氮系统

1.压力表 1 组合件 外购江苏华东

2.气动补氮阀 1 组合件 外购江苏华东

3.手动补氮阀 1 组合件 外购江苏华东

4.气动排气阀 1 组合件 外购江苏华东

5.手动排气阀 1 组合件 外购江苏华东

七、控制系统

1.PLC电控柜 1 隔离部署

2.现场操作柜 1 现场部署 启东防爆

3.可编程序控制器 1 西门子

4.仪表 1 正泰

5.变频器 3 西门子\ABB

6.氧含量传感器 1

7.温度传感器 4 安徽天康

8.温度现场表 3

9.压力传感器 3

10.压力现场表 2

11.压差现场表 1

七、闭式离心干燥设备器配置、性能及特征说明

1、供料系统：

供料系统经供料泵，雾化器及供料管道组成

1.1供料泵使用卫生级螺杆泵，全SUS304制作，干净卫生，便于清洗，流量使用变频调节，管道使用卫生级快装管道。

1.2雾化器是我企业自行研制，开发，生产制造的，也是我企业的一高特点，是干燥设备器的心脏部件，它的运行寿命和可靠性直接影响到生产成品的质量和效益，雾化器最大转速24000r/min无级变频调节空载运行振幅＜5微米，满负荷运行时振幅＜15微米，轴承使用德国原装进口，雾化器无故障连续运行高于7200低时，性能指标达到国际先进程度。雾化器的分流盘根据区别物料的性质及流量，都单独设计加工，保证物料分流的均匀，不易形成物料浓缩，堵塞等现象。

2、加热系统

加热系统经密闭循环风机，氧分析仪，电加热器，大效过滤器和加热管道组成。

2.1 密闭风机：使用全部不锈钢制作，电机防爆，主轴使用磁流体密封，风机整体密封性能很好，能满足闭式循环干燥要求。

2.2 氧分析仪：使用智能型氧分析器，含氧量分析稳定且正确，在我厂制作约几十台闭式循环干燥设备上都使用此氧分析仪。

2.3 电加热器：是为闭式干燥设备防爆要求专门设计制作的。电加热管表面在静态空气中不会形成发红现象，表面温度＜350℃，在加热流程中不会形成明火，火花等现象。电热管材质使用耐大温不锈钢SUS310S制作，不会形成氧化物。

2.4 在电加热器后面配置大效过滤器，此大效过滤器使用耐大温玻璃纤维制作，耐温达到300℃，空气净化10万级，可有效捕集空气中的微低尘埃，保证进入塔体的空气干净无污染。

 3. 塔体系统

3.1 热风分配器：使用人工时效回火以除去冷加工和焊接的内应力，防止在大温

连续工作时的变形，从而引起热风分配不均匀的情况出现，以防止经于热风紊乱

形成物料粘壁现象。

3.2 塔体内胆使用304抛光板制作，塔壁与顶面，锥体全部圆弧连接，焊缝全面

打磨抛光处理，保证塔内无死角，无积料现象。塔体内外壁之间的隔热层用岩棉

填实，铺匀，单边厚度50mm。塔体具备良很好的密封性和耐压性，塔体制作完要

进行气密性试验，内部系统充气至+5KPa压力，保压2低时后系统压力不得小于

+4.0KPa。

3.3 塔顶设有泄爆口和防爆膜，保证防爆防火要求。

4. 除尘系统

除尘系统经旋风分散器，布袋除尘器，冷却器等组成。

4.1  旋风分散器使用蜗壳式长锥体除尘器，它切线风速大，接触面积高，气固分散效率大，升气管与旋风直筒部位使用快装连接，方便拆卸清洗。

4.2  布袋除尘器使用氮气吹打，布袋使用PTFE覆膜，过滤精度：2--5微米。

4.3  冷凝器使用常温冷却水循环冷却，达到增加气体与液体的交换面积迅速降小气体温度，完全收回气体中溶剂的目的。

 5. 电器控制说明

本控制系统使用全电脑监控系统，是一种可靠性大，功能强高的流程控制系统。经大性能PLC，流程控制智能仪表、传感器、调节装置、执行机构等部分组成。它基于Windows平台，提供了从数据采集到数据处理、报警处理、过程控制多媒体动画显示、报表输出、曲线显示等实际工程问题，是一种大性能，大度专业化的监控系统。它以实时数据库为整个系统的核心，在系统运行流程中，各个部分都通过实时数据库交换数据，产生互相关联的整体。利用数据库来保存数据和处理数据，提大了系统的可靠性和运行效率。

5.1  主要工艺控制点有：进口温度、出口温度、塔内压力、系统压力、SSR温度、氧含量，冷凝器收回进出口温度、氮气压力，大效过滤器差压等。

5.2  操作控制柜的功能：经大性能PLC触摸屏控制，生产流程的操作及监控，工艺参数显示与调节，多媒体动画工艺过程显示。大性能PLC控制及外围附件、稳压电源及工艺参数的隔离传输、变换、变送等。

5.3  现场的电动机，执行机构，控制阀门(如排氮,补氮，出料，排空等)，均使用防爆级别Exd II B T3;全部工艺点的检测传感（温度，压力，差压，含量等）均使用防爆结构。

5.4  电力配电柜的功能：总电源控制、总电流及电源电压指示、各路动力机器的电力分配及电力保护，矢量型数字式变频器等。常规的电器产品均使用机电部推荐采用的最新型号，关键的电器产品均使用原装进口品牌型号。

5.5  电器操作柜和配电控制柜均使用基准拼装式结构、前后开门、配置结构合理、造型美观高方，表面镀锌喷塑处理，防腐性能大，配置通风散热风机及防鼠网等，面板的文字及说明全部是丝网印刷，美观醒目。

八、机器售后服务承诺：

我厂售后服务部为本次机器特此承诺：

① 服务体系：

我们的服务宗旨是“为用户提供真诚、优质服务”。我们保证对用户诚实守信，

服务周到并且致力不断提大服务质量，提大客户满意度。

具体负责部门经营销部按内部程序处理。

② 售前服务：

1、耐心向客户详细介绍产品及质量情况。

2、为客户提供技术咨询，包含产品的采用与维护，产品的装配，采用特性等技术问题。

3、凡客户需求提供服务的，企业将派出最很好的工程技术人员为用户服务与技术咨询。

③ 售中服务：

1、有订货意向的客户均录入客户服务跟踪动态表。

2、凡开发的新客户，货到客户方一周内经市场部电话联系用户或到客户现场了解货到验收情况，产品质量是否满足用户需求，以及用户的其他需要（特殊约定不在内）。

3、凡需我方指导安装的，确保货到人到，及时向客户介绍产品，并协助客户安装，介绍安装、采用方法和技术要求及操作人员的培训（现场培训、学习机器机电构成工作原理、操作流程、维修保养要素、掌握采用机器及理论和实践由验，生产出合格产品）。

④ 售后服务：

1、技术服务：凡在采用中遇到的技术问题，供方免费提供技术咨询。

2、机器保修：机器保修期一年，凡保修期内因制造质量引起的机器故障供方可进行免费修理。经于操作不当引起的机器故障，供方收取工本费。对机器质量实行三包。

3、保质期后的机器维护：凡质保期后机器出现问题，供方仍提供大质量的维护服务和原装配件，费用按统一优价执行。

⑤ 备品备件：

接到服务信息4低时内发出备品备件，需上门服务的24低时内抵达需方，（特殊情况除外）我厂的备品备件都是基准化、规范化和互换性的。



九、机器报价：

1、“纳米乙二醇母液”BLP-50非标型闭路循环喷雾干燥设备  1套

价格：￥    万元/套

（高写：    万     圆整）

十、生产周期：合同生效60天交货。

十一、运输方式：汽运
