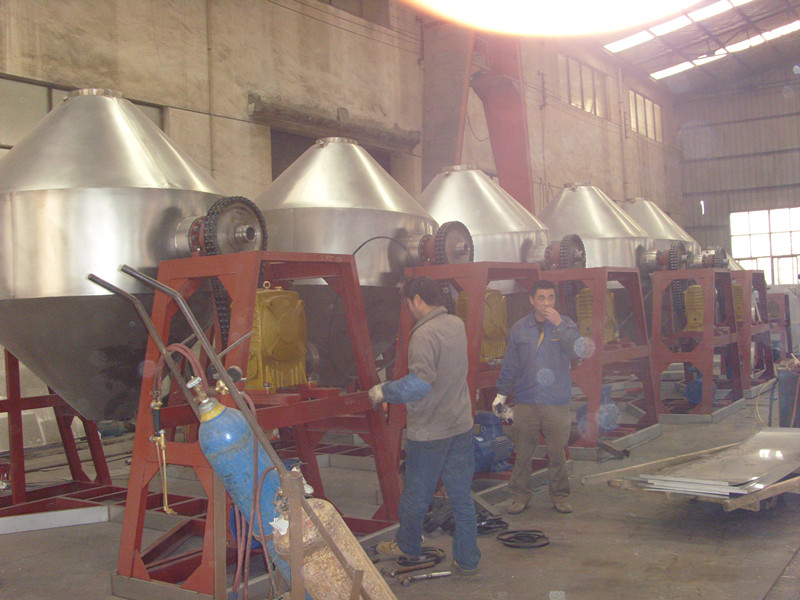

一、产品名称：SZG系列双锥回转真空干燥机

二、产品详情

（一）概述：
    SZG双锥真空干燥机是我厂在结合国内同类产品技术所开发新一代干燥装置， SZG双锥真空具备皮带、链条两级弹性联结方式，因而设备运行平稳。特别设计的工装，充分体现了两支轴的良好同心，热媒及真空系统均采用可靠的美国技术的旋转接头。在此基础上，我们开发了SZG-A，它既可无级调速，又能进行恒温控制。       作为专业干燥设备制造厂，我们以每年百余台服务于用户，本厂产品从高温导热油为热媒介质、中温蒸汽及低温热水一应俱全。干燥粘性物料时，本厂将在罐内为您特别设计“抄板”机构或设置滚珠。

（二）原理：
● 在密闭的夹层中通入热能源(如热水、低压、蒸汽或导热油 )，热量经内壳传给被干燥物料。
● 在动力驱动下，罐体作缓慢旋转， 罐内物料不断地混合，从而达到强化干燥的目的。
● 物料处于真空状态，蒸汽压下降使物料表面的水份(溶剂)达到饱和状态而蒸发了，并由真空泵及时排出回收。物料内部的水份(溶剂)不断的向表面渗透、蒸发、排出，三个过程不断进行，物料在很短时间内达到干燥目的。

（三）特点：
● 油加热时，采用自动恒温控制，可以干燥生化制品和矿物原料，温度可在20～160℃之间。
● 热效率高，比一般烘箱提高2倍以上。
● 间接加热，物料不会被污染，符合"GMP" 要求。设备维修操作简便，易清洗。

（四）应用：
  适用化工、制药、食品等行业的粉状、粒状及纤维状物料的浓缩、混合、干燥及需低温干燥的物料(如生化制品等)，更适用于易氧化、易挥发、热敏性、强烈刺激、有毒性物料和不允许破坏结晶体的物料的干燥。

（五）技术参数表：

产品名称：SZG系列双锥回转真空干燥机

产品详情

产品概述
SZG双锥回转真空干燥机有热水加热型双锥回转真空干燥机、导热油加热高温型双锥回转真空干燥机、蒸汽加热型双锥回转真空干燥机和电加热高温型双锥回转真空干燥机（电加热元件包裹在罐体外部），属于动态真空干燥设备。
    容器为双锥形的回转罐体，罐体外部设有夹套，罐体夹套外部设有保温层和保温层外封面。夹套内由空心套管轴通入热媒、排出冷凝水。热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽，通过罐体真空端空心套管轴，由真空泵经真空排气管被抽走。由于罐体内处于真空状态，挥发物沸点大幅降低，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。避免静态真空干燥过程对于某些物料存在的团聚、结块现象。
设备特点：双锥回转真空干燥机是集混合、干燥于一体的干燥机。将冷凝器，真空泵与干燥机配套，组成真空干燥装置（如不需要回收溶剂，冷凝器可不用）。本机设计先进，内部结构简单，清扫容易，物料能够全部排出，操作简便。能降低劳动强度改善工作环境。同时因容器本身回转时物料亦转动但器壁上不积料，故传热系数较高，干燥速率大，不仅节约能源，而且物料干燥均匀充分，质量好。
设备应用：本机适用于医药、食品、化工等行业的粉状、粒状物料的真空干燥和混合，尤其适用于不能承受高温的热敏性物料、需回收溶剂的物料、含有毒气体的物料、要求残留挥发物含量极低的物料、容易氧化的物料、有危害的物料、静态干燥容易板结的物料。
    可广泛应用于制药、化工、食品、染料等行业的干燥。符合药品管理规范“GMP”的要求。常州科茂可提供全自动无人接触设备（干燥过程和物料转移过程无人员接触，远程控制），用于对于毒害或净化要求极高的使用场合。常州科茂具备工程经验。

技术参数（因页面宽度限制，本表罗列了部分型号规格的基本配置，并不表示仅局限于本表，容积从50-6000L，1000L以上每型递增500L。）：

名称name /型号	100	350	500	750	1000	1500	2000	3000	4500	5000
罐内容积(L)	100	350	500	750	1000	1500	2000	3000	4500	5000
装料容积(L)	≤50	≤175	≤250	≤375	≤500	≤750	≤1000	≤1500	≤2250	≤2500
加热面积（m2）	1.1	2.3	2.8	3.9	5.1	6.5	8.2	10.2	16.8	18.2
转速(r/min)	3-13
电机功率(kw)	0.75	1.5	2.2	2.2	2.2	3	4	5.5	11	11
占地面积长×宽(mm)	2160×   800	2910×   800	3000×   800	3120×   1000	3250×   1300	3400×   1300	3700×   1400	3940×   1800	3960×   2000	4300× 2500
回转高度(mm)	1750	2200	2360	2570	2750	2980	3200	3500	4100	4200
重量(kg)	800	1100	1200	1500	2800	3300	3600	6400	7500	8200
灌内设计压力	-0.10(MPa)
夹套设计压力	≤0.8(MPa)
工作温度(℃)	罐内lnner of   cylinder ≤250 夹套 jacket ≤300。应在订货时提出。
用冷凝器时，真空泵型号，功率	2X-15 2KW	2X-15 2KW	2X-30A 3KW	2X-30A 3KW	2X-70A 5.5KW	JZJX300-8 7KW	JZJX300-4 9.5KW	JZJX600-8 11KW	JZJX600-4 20.5KW		JZJX300-4- 22KW
不用冷凝器时，真空泵型号，功率	SK-0.4 1.5KW	SK-0.4 -1.5KW	SK-0.8- 2.2KW	SK-2.7B- 4KW	SK-2.7B- 4KW	SK-3-5.5KW	SK-6   11KW	SK-6    11KW	SK-9    15KW		SK-10-   18.5KW
供货方式：成套供货或选配，成套供货包含电缆及连接管道。
本表所列“回转高度”仅指卸料口距离底板高600mm时，罐体的回转高度如需增加应在订货时提出。
罐内填充系数视物料情况调整，但一般不宜超过60%，否则影响抽真空。颗粒料最高不超过80%。
物料堆积密度大于1.2（g/cm3），应在订货时提出，以便科茂对设备配置做出相应修改。
罐体内部材质有：碳钢、不锈钢、钛合金、铝合金等，供任选。
罐体及支架外封面材料有：碳钢、不锈钢、铝合金等，供任选。
后缀第一组字母罐体材质：I---Internal   stainless steel（内部不锈钢）                         T---The inner and outer stainless steel （内外不锈钢）
后缀第二组字母加热型式：SH---Steam   heating  （蒸汽加热型）                         WH---Water heating   type e（水加热型） HT--- Heat conducting oil heating（导热油加热型）
本公司制造的双锥回转真空干燥机均根据物料条件或用户指定要求制造。 本公司制造的双锥回转真空干燥机价格均根据当前材料市场价格产生，请在设备采购阶段询价。 同一种型号的成套设备分别有蒸汽型、热水型、导热油型、高温电加热型四种形式的加热方式，请在订货时提出。

注：对干燥前后容积变化很大的物料，其装料系数可适当加大或缩小。
